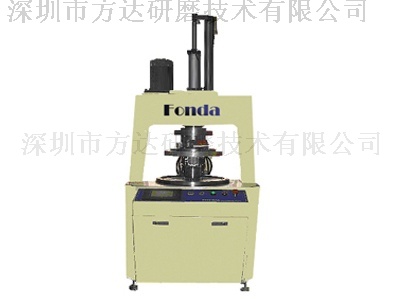

我们这款研磨机研磨盘转动与工件之间反方向转动，在工作过程中添加研磨助剂，增加切削达到镜面的效果。 http://www.lapping.com.cn/
主要用途：
该机主要用于硅片、砷化镓片、陶瓷片、石英晶体、 光电玻璃及其他硬脆材料的双面高精度研磨、抛光。
工作原理：
1．本系列研磨机为超高精密研磨设备，上、下研磨盘作相反方向转动，工件在载体内作既公转又自转的游星运动。磨削阻力小不损伤工件，而且两面均匀磨削生产效率高。
2．本系列研磨机修整机构采用油压悬浮导轨前后往复运动，金刚石修面刀给研磨盘的研磨面进行平面修整。
特 点
1． 本系列研磨机的上、下研磨盘可进行自动修盘。
2． 采用四个电机同步拖动，变速范围更广，运动精度更高，响应速度更快，能适应不同研磨材料及研磨工艺的要求，实现了软启动、软停止，调速稳定，冲击小。
3． 修面机采用伺服马达驱动，能确保油压悬浮导轨滑动更加平稳，得到的平面修整效果非好。
4． 控制系统中采用DSP、Web-Link、彩色终端等先进技术，系统的响应速度更快、更精确，并具有远程监控，远程维护功能；
5． 本系列研磨机有光栅厚度控制系统，加工后的产品厚度公差可控制在±0.002mm范围内。
技术参数：
|
型 号 |
FD-4B |
FD-5B |
FD-6B |
FD--7BG |
FD--9B |
|
研磨盘规格： |
φ200×φ100×12t |
φ300×φ120×12t |
φ380×φ140×12t |
φ510×φ200×12t |
φ635×φ240×12t |
|
最大加工工件尺寸 |
φ60mm |
φ100mm |
φ130mm |
φ165mm |
φ200mm |
|
上研磨盘研磨转速 |
0~60rpm |
0~60rpm |
0~60rpm |
0~60rpm |
0~60rpm |
|
上研磨盘电机功率 |
0.2kw 3相380V |
0.2kw 3相380V |
0.4kw 3相380V |
0.75kw 3相380V |
1.5kw 3相380V |
|
修面机速度 |
200mm/分钟 |
200mm/分钟 |
200mm/分钟 |
200mm/分钟 |
200mm/分钟 |
|
外形尺寸： |
680×1000×2100mm |
740×1100×2200mm |
800×1200×2300mm |
1000×1450×2400mm |
1200×16150×2400mm |
|
重量： |
760kg |
850kg |
1100kg |
1600kg |
2300kg |
