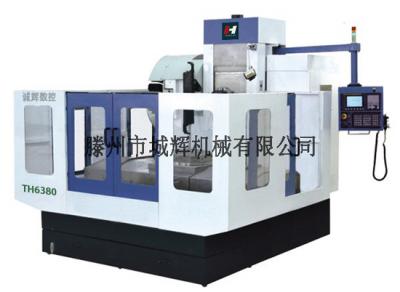

TH6380卧式加工中心主要性能特点
●本机床为定柱式卧式加工中心，适用于箱体、壳体、支架等零件的多工序加工。
●定柱式结构
●气液转换升降平衡装置
●Z向四道矩形硬轨；X向超重载滚柱式直线导轨；Y向矩形硬轨
●主轴箱采用2档变速结构，自动换取高低档，适合低速重切削，高档转速4000rpm；低档转速1200pm
TH6380卧式加工中心区别于立式加工中心的地方在于：主轴轴线与工作台的位置，平行则为卧式加工中心，垂直则为立式加工中心，因此适用的行业也略有不同。
TH6380卧式加工中心技术参数： 更多详细请登陆www.jgzxcj.com
|
项目 |
单位 |
技术参数 |
|
|
工作范围 |
X向行程 |
㎜ |
1200 |
|
Y向行程 |
㎜ |
900 |
|
|
Z向行程 |
㎜ |
1100 |
|
|
主轴端面至工作台中心距离 |
㎜ |
160-1260 |
|
|
主轴中心至工作台面距离 |
㎜ |
0-900 |
|
|
主轴 |
主轴最高转速 |
r/min |
4000（高低2档） |
|
主轴锥孔 |
|
BT50 |
|
|
主轴电机功率 |
kw |
15/18.5 |
|
|
工作台 |
工作台面积 |
mm |
800×800 |
|
工作台最大载重能力 |
kg |
2500 |
|
|
T型槽尺寸 |
mm |
5-22-160 |
|
|
分度精度 |
“ |
10 |
|
|
重复精度 |
“ |
4 |
|
|
刀库 |
刀库容量 |
把 |
24 |
|
刀具（邻/空）最大直径 |
mm |
φ127/φ178 |
|
|
刀具最大长度 |
㎜ |
300 |
|
|
刀具最大重量 |
kg |
15 |
|
|
进给 |
X/Y/Z轴快速移动 |
m/min |
12/12/12 |
|
切削进给速度 |
mm/min |
1-5000 |
|
|
导轨 |
型式 |
|
三轴硬轨 |
|
精度 |
定位精度 |
mm |
0.022 |
|
重复定位精度 |
mm |
0.012 |
|
|
其它 |
机床净重 |
㎏ |
18000 |
|
外形尺寸 |
㎜ |
|
|
