特高压开关异型触指应用于高压、特高压电气行业中，属于高压电器的核心零部件，目前洛阳秦汉冷锻有限公司通过冷精锻工艺生产的异型触指出口日本东芝，并长期供货给平高电气（股票：600312）。2011年8月26日，洛阳秦汉冷锻有限公司获得中国人民共和国国家知识产权局颁发的一种Z型触指冷精锻工艺发明专利证书（专利号：ZL 2011 1 0246949.6），专利权限为期20年。

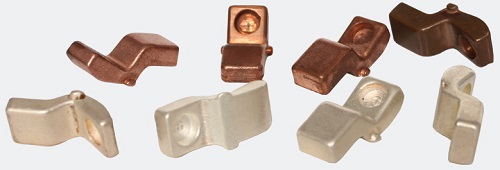

Z型触指

单体为异型高导铜锻件，装配之前镀银以提高导电率，组合起来的装置是断路器的核心部件，具有运行稳定性好、使用寿命长等特点。

涉及的关键技术及解决的关键技术问题：

1. 应用公司自有技术进行设备改造，提高生产效率，解决触指类零件产能跟不上的问题。

2. 应用公司自有技术对产品的生产工艺进行改进，降低加工难度，提高产能和产品合格率。

3. 应用有限元数值模拟技术，合理设计工序和模具，使产品的生产效率提高25%～35%。

4. 通过合理的选择模具材料和模具材料的热处理工艺，提高模具寿命，解决模具材料在强度的压力下容易爆裂的问题。

5. 通过设计一整套的工艺和模具解决特高压异形触指的国产化问题。

创新点：

1. 改进产品成形方式，提高产品的致密度、刚性、硬度等强度指标，其中硬度达到HB85、提升了使用寿命。

2. 利用有限元分析法，优化产品模具设计，提高充填的饱满度和产品合格率；提高了模具使用寿命，从原来的的3000件提高到15000件。

3. 通过设计压边工艺改善切边质量，解决了切边撕裂本体现象。

4. 采用独特的下料预成型设计工步，解决弯曲类异形触指锻后回弹这一困扰行业多年的问题。

项目产品主要技术指标：

1. 抗插拔能力强，机械寿命10000次。

2. 硬度相对于原材料有明显提升，达到HB85。

3. 导电率达到国标要求，达到95IACS%。

多个单体异形触指用弹性装置固定组合使用，单体为高导铜锻件，装配之前需要镀银提高导电率，组合起来的装置是断路器中的核心部件。断路器在整个高压开关组合电器的中扮演者相当重要的角色，它担负着控制和保护电力系统安全稳定运行的作用。采用有限元分析数值模拟的办法建立模型，并用模拟的方式直观的显示模拟的效果，并作出优化；采用下料的同时复合预成型，提高了生产效率，减少了工序，降低了生产成本；采用弯曲后锻造的方式成形，杜绝了锻后回弹的可能，提高了产品质量的稳定性。

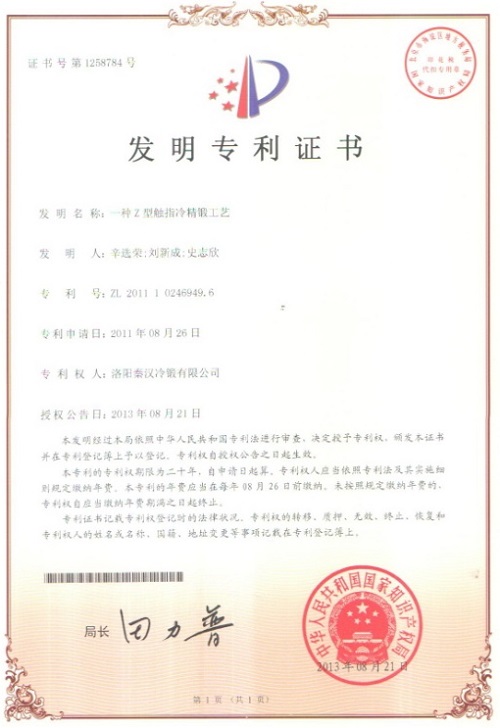

“一种Z型触指冷精锻工艺”是洛阳秦汉冷锻有限公司具有独立自主产权的专利技术。

一种Z型触指冷精锻工艺
专利号：ZL 2011 1 0246949.6
